EPS材料观察

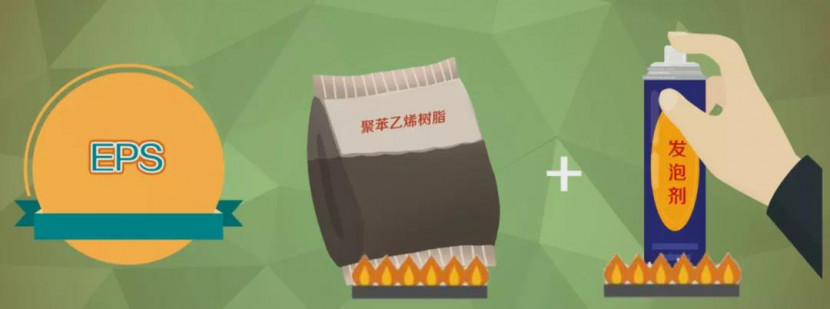

聚苯乙烯泡沫（Expanded Polystyrene简称EPS）是一种轻型高分子聚合物。它是采用聚苯乙烯树脂加入发泡剂，同时加热进行软化，产生气体，形成一种硬质闭孔结构的泡沫塑料。

EPS是一种热塑性材料，经加热发泡以后，每立方分米体积内含有300-600万个独立密闭气泡，内含空气的体积为98%以上，这样的结构使它具有许多特性。EPS具有良好的保温性能是因为它由完全封闭的多面体形蜂窝构成，蜂窝的直径0.08-0.15mm，蜂窝壁厚为0.001mm，EPS由约98%的空气和2%的聚苯乙烯组成。

EPS（发性聚）聚苯乙烯(PS）是一种无色透明的热塑性塑料，通式是[(CH2CHC6H5)n]。可发性聚苯乙烯（EPS）是聚苯乙烯（PS）的一个品种，是在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品，具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防震、防潮、成型工艺简单等优点。

变形特性
根据试验，EPS在三向应力状态下和单向应力状态下的受压过程基本类似，当轴向应变εa=5%时，应力应变曲线出现明显转折，EPS开始表现出弹塑性。当围压很小时，对应力应变关系和屈服强度的影响是有限的。当围压超过60KPa时，屈服强度明显下降，显然与土的变化规律不同。当轴向应变εa≤5%时，无论围压是多大，体积应变εv接近于轴向应变εa，即EPS侧向变形小，也即泊松比小。

自立性

EPS自立性强,对高边坡的稳定十分有利。由于EPS竖向受压后产生侧向压力小，将EPS用于桥头段路基填料，可大大减少桥台的台背土压力，对桥台稳定十分有利。

水、温特性

EPS为热可塑性树脂，应在70℃以下使用，以免受热变形和强度降低。同时利用这一特性可采用电热丝加工。生产中可添加阻燃剂，形成阻燃型EPS。阻燃型EPS离开火源3s内自行熄灭。

耐久性

EPS在水中和土壤中化学性质稳定，不能被微生物分解；EPS的空腔结构也使水的渗入极其缓慢；长时间受紫外线照射，EPS表面会由白色变为黄色，且材料在某种程度上呈现脆性；在大多数溶剂中EPS性质稳定，但可溶解于汽油、柴油、煤油、甲苯、丙酮等有机溶剂。这说明EPS填料需要良好的保护层。
